b) körvarrat
Körvarrat, precízebben körbe futó varrat. A körbefutó varratjelet a nyilas mutatóvonal és a referenciavonal kapcsolódásánál kell feltüntetni. A kapcsolódó kötések sora körül terjedő, egy- és kétoldali folyamatos varrat ábrázolására használható. A kötések sora tartalmazhat eltérő irányokat és lehet több síkban is, de a varrat típusa és mérete legyen mindig azonos.
A hegesztési jelölésekkel az MSZ EN ISO 2553 szabvány foglalkozik, címe: Hegesztés és rokon eljárások. Jelképes ábrázolás rajzokon. Hegesztett kötések
[Vegyes kérdések] [17] [46]

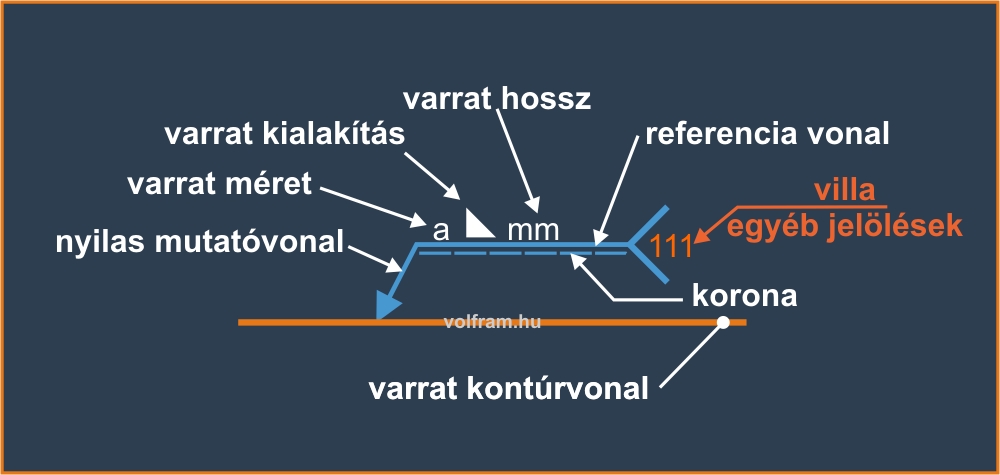

Hegesztési rajzjelek
Az MSZ EN ISO 2553 szabvány a hegesztett kötések műszaki rajzokon, rajzjelekkel való ábrázolásának szabályait határozza meg. A dokumentum a geometriáról, a gyártásról a varratok minőségéről és vizsgálatáról tartalmazhat tájékoztatást. E dokumentum alapelvei alkalmazhatók a keményforrasztott és a lágyforrasztott kötésekre is.
A műszaki rajzokon a nyíl felőli oldal és a másik oldal jelölésére a globális piacon létező, két eltérő megközelítést veszik figyelembe. Ebben a dokumentumban: – az „A” betűvel jelölt fejezetek, táblázatok és ábrák csak a kettős referenciavonalon alapuló rajzjeles ábrázolási rendszerben alkalmazhatók. A „B” betűvel jelölt fejezetek, táblázatok és ábrák csak az egyszeres referenciavonalon alapuló rajzjeles ábrázolási rendszerben alkalmazhatók.
Az „A” vagy „B” betűk egyikével sem jelölt fejezetek, táblázatok és ábrák mindkét rendszerben alkalmazhatók. E dokumentum szerinti rajzjelek használhatók együtt más, a műszaki rajzokon használatos jelekkel, pl. a felületkezelési követelmények megadására. Ebben a dokumentumban megadott példák a méretekkel együtt csak illusztrációk, és céljuk az alapelvek helyes alkalmazásának bemutatása.
